SC-FTC相變保溫砂漿

概述

SC-FTC自調(diào)溫相變蓄能保溫材料是以玻化微珠顆粒、漂珠、水鎂石纖維等為骨料，利用相變材料不同溫度相變點的二元相變儲能機理，突破了傳統(tǒng)保溫材料的單一熱阻性，兼有熱熔和熱阻性的雙項功能。本

公司選用的相變材料相變潛熱值大，具有較高蓄熱密度，蓄、放熱過程近似等溫，節(jié)能，是調(diào)節(jié)室溫的原創(chuàng)型新材料，從而為建筑節(jié)能提供新的途徑。

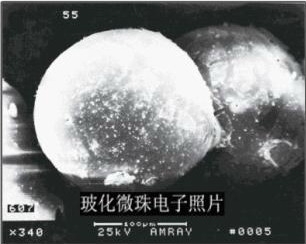

圖1：?；⒅轭w粒

圖2:膨脹珍珠巖

?；⒅轭w粒表面封閉、光滑(如圖1)。和膨脹張珍珠巖相比，它吸水率低、、效果好。膨脹珍珠巖多孔，表面多棱角（如圖2），使用時吸水率大、易粉化、攪拌時體積收縮率大。膨脹珍珠巖砂漿具有后期保溫性能減低，保溫層易空鼓開裂等缺點，在建筑物的外墻保溫、超市的地下室頂板保溫和屋面保溫上應用時要做好憎水處理，否則容易出現(xiàn)工程質(zhì)量問題。

性能特點

1、蓄熱節(jié)能：利用相變調(diào)溫機理，通過蓄能介質(zhì)的相態(tài)變化實現(xiàn)對熱能儲存，   室內(nèi)熱循環(huán)質(zhì)量。當環(huán)境溫度低于   值時，相變材料由液態(tài)凝結(jié)為固態(tài)，釋放熱量；當環(huán)境溫度高于   值時，相變材料由固態(tài)熔化為液態(tài)，吸收熱量，使室溫相對平衡。

相變材料可收集多余熱量，適時平穩(wěn)釋放，梯度變化小，   降低損耗量，室溫可趨于穩(wěn)定。SC-FTC自調(diào)溫相變蓄能保溫材料當量導熱系數(shù)為0.03W／（m.K），3.8cm厚SC-FTC自調(diào)溫相變蓄能保溫材料優(yōu)于5cm厚擠塑板保溫性能，達到建設部門節(jié)能65%的要求。

利用相變調(diào)溫機理，可使電負荷“削峰平谷”，充分利用低谷電價，降低住戶用能成本，減少能源浪費，具有可觀的社會效益和經(jīng)濟效益。

2、：施工后材料中物與主墻基底存在的游離酸反應，形成化合物，滲入主墻微孔隙中，形成共同體，干態(tài)粘結(jié)性，并   濕態(tài)粘結(jié)保值率，具有粘結(jié)性。另外，保溫層與基底整體粘結(jié)，隨意性好，無空腔，避免負風壓撕裂和脫落。   克服板材拼接后邊肋、陽角外翹變形和面磚脫落等問題。

選用漂珠、水鎂石纖維、膨脹?；⒅轭w粒等原材料，其結(jié)構(gòu)中形成數(shù)個封閉的憎水性微孔隙空腔結(jié)構(gòu)，作為相變材料載體，可相變材料長期實用性。

本材料的硅氧四面體組織結(jié)構(gòu)，干燥成型后在水中浸泡不松散、不回性、不粉化、不變形，可其的使用壽命。

3、抗裂：料體呈纖維網(wǎng)狀結(jié)構(gòu)，拉力強，整體性牢固，   防止裂縫產(chǎn)生。它還具有濕呼吸性，可   防止外墻基底因冷熱溫差產(chǎn)生的結(jié)凝水夏季向外釋放，并防止外飾層表面裂縫產(chǎn)生；冬季防止外飾層冰脹產(chǎn)生裂縫。同時克服因基底潮濕而產(chǎn)生的空鼓、脫落現(xiàn)象。

4、吸聲降噪：料體中存在的眾多層次的不相貫穿的中空結(jié)構(gòu)，   減緩小震動源、撞擊聲波傳遞，降低噪聲分貝數(shù)。在分戶隔墻、頂棚、地板等部位使用，具有隔聲效果，減少城市噪音對人體的危害。

5、防毒:相變材料中含有香萜和香醇物質(zhì)，具有驅(qū)蟲、、除臭作用，同時具有防析堿功能，可提高居住環(huán)境衛(wèi)生要求。

6、：相變節(jié)能材料經(jīng)嚴格檢測，系無腐蝕、、無放射、、無任何毒害的環(huán)保型產(chǎn)品。

7、不燃:相變材料經(jīng)專項測試為A類不燃級材料，使用范圍不受限制，符合各類建筑要求。

8、施工簡捷：手工抹置，方便，是基底抹灰理想的替代品。

9、經(jīng)濟實用:本公司在生產(chǎn)配方方便投入了大量的人力物力進行了深入了   ，從多個角度來降低生產(chǎn)成本，不斷優(yōu)化產(chǎn)品配方，是市面上性價比優(yōu)良的產(chǎn)品之一。

利圣新自調(diào)溫相變節(jié)能保溫材料與幾種保溫材料的節(jié)能性比較：

施工工藝

施工流程

基層處理——膠灰界面層——貼餅沖筋————涂抹FTC保溫層——固定鋼絲網(wǎng)（每平米6-8個保溫釘，保溫釘結(jié)構(gòu)生根3公分）——涂抹抗裂砂漿（沒有鋼絲網(wǎng)時用抗裂砂漿壓入網(wǎng)格布）——面層施工

施工準備

1.工具準備：臥式砂漿攪拌機或手提電動攪拌器，手推車，灰斗，水桶，抹子，靠尺板，水平尺等。2.施工前修補墻面孔洞，   表面浮灰、油污、隔離劑、碎屑等雜物，施工作業(yè)面干凈。3.按照結(jié)構(gòu)控制線并結(jié)合保溫層設計厚度彈施工控制線、打點。墻面誤差大約10mm時，用水泥砂漿或FTC相變蓄能材料找平，保溫厚度均勻。

4.界面處理：混凝土結(jié)構(gòu)表面用界面砂漿涂抹2-3mm的界面層（包括梁柱和水泥砂漿打底的部分）并拉毛，墻面100％拉毛。

漿料配置

（1）按照重量比水：干粉料=（1～1.1）：1的比例配比，攪拌時先將水放入攪拌容器中（采用350臥式砂漿攪拌機或電動攪拌器攪拌保溫材料，嚴禁采用人工方式或滾筒式攪拌機攪拌），再放入保溫材料。注意：嚴格控制水灰比，不可超量加水。

（2）用攪拌器械攪拌混合物5分鐘左右，使保溫材料和水混合均勻，形成粘稠的膏狀物（用手抓起時粘稠感強、不松散、不癱軟、不滴水、方便涂抹）即可使用。

（3）注意：每次攪拌的漿料不宜過多，隨攪隨用，應在1小時內(nèi)用完。

施工工藝

1.分層涂抹保溫層

①底層保溫砂漿層應與主墻基層粘接牢固，壓實。施工面是墻面時，層厚度不得超過15mm,如果施工面是頂板時，層厚度不應超過10mm，薄不得小于5㎜，表面應搓成毛面。

②待底層保溫砂漿層初凝后，再涂抹遍，遍墻面厚度不得超過20mm，頂板厚度不得超過15mm。以此類推，直至達到設計厚度為止，后一層要找平收光。

2.固定鋼絲網(wǎng)

當面層為瓷磚飾面或者保溫厚度高于50㎜時，保溫砂漿層外面需要固定鋼絲網(wǎng)。具體做法：

①鋼絲網(wǎng)選擇：選用絲徑Φ0.93mm，網(wǎng)孔10×10mm的鍍鋅點焊網(wǎng)。

②固定釘及固定點確定：固定釘選用直徑為Φ8mm的膨脹螺栓，長度根據(jù)保溫層厚度確定，每平米不得少于6個，呈“梅花形”分布固定。

3.鋪設網(wǎng)格布：

當面層為涂料飾面或者保溫厚度低于50㎜時，保溫砂漿層外面只需要鋪設網(wǎng)格布。具體做法：

①按照設計厚度涂抹后一遍保溫砂漿后，保溫砂漿表面上強度，大約7成干時，開始涂抹底層抗裂砂漿。使用本公司配套生產(chǎn)的利圣新保溫牌聚合物抗裂砂漿。將聚合物抗裂砂漿與水按4:1（重量比）配制，采用臥式砂漿攪拌機或手提式電動攪拌器攪拌均勻，靜置5分鐘后，再略加攪拌既可使用。

②底層抗裂砂漿涂抹完畢，馬上鋪設耐堿玻纖網(wǎng)布。應自上往下橫向鋪設。耐堿玻纖網(wǎng)布若有皺褶，應先整理平整后再鋪設。耐堿玻纖網(wǎng)布應順序搭接，縱橫向搭接寬度不得小于60㎜。

③窗口部位（陰陽角），要量好外窗口至窗框邊的尺寸，先用剪刀將耐堿玻纖網(wǎng)布裁好，再將網(wǎng)布從墻體沿外窗口折過去150㎜，與墻體一起搭接固定。

④網(wǎng)格布鋪設完畢，在外面再涂抹抗裂砂漿?？沽焉皾{的總厚度控制在3mm～5mm。

4.涂抹抗裂砂漿

①有鋼絲網(wǎng)時，鋼網(wǎng)飽滿度應在100%，壓實、找平，鋼網(wǎng)合格后方可涂抹抗裂砂漿，抗裂砂漿層厚度應控制9mm以內(nèi)。

②使用網(wǎng)格布時，先用抗裂砂漿打底，然后鋪設網(wǎng)格布，要網(wǎng)格布無隆起現(xiàn)象，陽角、門窗洞口網(wǎng)格布翻包完好，聚合物抗裂砂漿層厚度應控制3mm～5mm。

③聚合物抗裂砂漿涂抹完畢，如氣溫過高應及時噴水養(yǎng)護。

施工注意事項

1.施工溫度要求在5攝氏度以上。

2.除水以外，利圣新相變保溫材料在施工現(xiàn)場不需要添加任何外加劑，配置好的漿料要及時用完，未在規(guī)的時間內(nèi)使用完的漿料不可再加水使用。

3.嚴格按照規(guī)定的水灰比。應采用機械攪拌并控制攪拌時間，不可采用手工攪拌。

4.產(chǎn)品工地保存時注意   、，干燥環(huán)境中存儲期不宜超過3個月。

5.施工完畢的墻面在養(yǎng)護期內(nèi)避免磕碰及水沖浸泡，并保持通風干燥。
